Linee di Alimentazione Compatte

Specifiche Generali

Capacità di Larghezza Lamiera della Linea Compatta

120~1000mm

Capacità di Spessore Lamiera della Linea Compatta

0,6~6,0mm

Altro

Svolgitore

Capacità di Carico della Bobina

10.000 Kg

Tipo di Tamburo

Espansione Idraulica

Unità Idraulica

BOSCH REXROTH / HYDAC

Numero di Tamburi

Singolo

Braccio di Pressione della Bobina

Idraulico

Braccio di Sollevamento della Bobina

Idraulico e Motorizzato

WATTDRIVE/LENZE

Diametro Interno/Esterno della Bobina

480~520mm / 800~1600mm

Potenza del Motore AC

WATTDRIVE/LENZE

Tipo di Riduttore

Conico, a Ingranaggi Elicoidali, a Basso Gioco

WATTDRIVE/LENZE

Tipo di Trasmissione di Potenza

Ingranaggio

SKF

Controllo della Velocità

Sì

SIEMENS/LENZE

Sistema di Frenatura

Freno a Disco Pneumatico

TWIFLEX

ontrollo del Passante

Sensore Laser a Controllo di Distanza

SICK

Carrello di Carico della Bobina

Sì

Centratura della Bobina

Guide laterali manuali

Alimentatore Raddrizzatore

Sistema di Piegatura del Lamierino

Braccio di Piegatura Azionato Idraulicamente

Numero di Rulli di Trascinamento

2

Gruppo di Rulli Apribili

Apertura a Coccodrillo di ~20 Gradi, Azionato Idraulicamente

Tipo di Azionamento del Raddrizzatore

A Ingranaggi

Regolazione del Raddrizzatore

3 Pezzi

SIKO

Riduttore di Pressione dei Rulli del Raddrizzatore

3 Coppie, Montato su Albero

Rulli di Supporto del Raddrizzatore

No

Disposizione dei Rulli del Raddrizzatore

4 Inferiori / 3 Superiori

Numero di Rulli del Raddrizzatore

7

Diametro dei Rulli del Raddrizzatore

100mm

Numero di Rulli di Alimentazione

2

Diametro dei Rulli di Alimentazione

125mm

Regolazione della Pressione dei Rulli di Alimentazione

Pneumatica

FESTO

Potenza del Motore Servo

SIEMENS

Tipo di riduttore

Tipo Conico, a Ingranaggi Elicoidali, Senza Chiavetta, Disco di Serraggio, Basso Gioco

WATTDRIVE/LENZE

Sistema di Pilotaggio

Sistema Idraulico

BOSCH REXROTH / HYDAC

Sistema di Regolazione dell’Altezza dell’Alimentatore

Motorizzato

Posizionamento del Lamierino nello Stampaggio

Volantino

EUCHNER

Tipo di Comunicazione I/O

Integrata, Classe di Protezione IP67

TURCK

Guide Laterali Motorizzate Servo per Bobina

Caricamento delle bobine di lamiera sul tamburo con centratura, gestito da guide laterali motorizzate servo. Quando l’operatore inserisce la larghezza del lamierino sul pannello operatore, le guide si espandono lateralmente dal centro del tamburo fino alla larghezza impostata. Ciò previene l’allineamento decentrato della bobina. La durata del caricamento della bobina diventa molto più rapida e sicura.

Sistema di Chiodi delle Mascelle del Tamburo - Opzionale

I chiodi tra le mascelle del tamburo prevengono l’inceppamento dell’estremità della bobina. Con questi chiodi, l’estremità della bobina può essere utilizzata senza problemi.

Sistema di Apertura a Coccodrillo

Il gruppo alimentatore-raddrizzatore si apre dal lato d’ingresso con un angolo di circa 20 gradi. Ciò facilita l’introduzione del lamierino nel gruppo di raddrizzatura. Questa caratteristica riduce la perdita di tempo durante il caricamento di una nuova bobina. L’apertura del gruppo è azionata da cilindri idraulici.

Carrello di Carico della Bobina

La bobina può essere caricata in sicurezza con una gru o un carrello elevatore sul carrello di carico. L’asse Z del carrello è azionato da un cilindro idraulico e l’asse Y da un motore AC. Per prevenire il ribaltamento della bobina durante il caricamento, il carrello è dotato di pilastri di sicurezza.

Sistema di Introduzione

Sistema di introduzione azionato idraulicamente per introdurre la bobina nel gruppo alimentatore-raddrizzatore senza contatto, in modo rapido e affidabile. Questo sistema, dotato di due pale inferiore e superiore azionate idraulicamente, può essere regolato in base al diametro della bobina caricata. Con il chiodo di estensione telescopico sulla pala inferiore, si avvicina alla bobina e prende il lamierino sulla pala. Il lamierino preso sulla pala viene alimentato ai rulli di raddrizzatura senza contatto.

Sistema di Riconoscimento dello Stampaggio - Guide Laterali Motorizzate Servo

Le guide ai lati di ingresso e uscita del gruppo alimentatore-raddrizzatore sono regolate da motori servo. Quando l’operatore inserisce la larghezza del lamierino nel pannello, le guide si spostano lateralmente dal centro e raggiungono il punto di riferimento. In questo modo, il lamierino viene guidato allo stampo dal centro della linea. Questa regolazione è molto rapida e precisa grazie ai motori servo. Il sistema di riconoscimento dello stampaggio può essere incluso nel pacchetto.

Sistema di Riconoscimento dello Stampaggio - Regolazione Motorizzata Servo del Raddrizzatore

I rulli superiori del gruppo di raddrizzatura sono regolabili individualmente. Questo controllo consente di impostare la planarità con precisione. Tutti i rulli superiori sono azionati verticalmente da motori servo per regolare la pressione. I rulli si regolano automaticamente in base al valore inserito dal pannello operatore. La posizione attuale dei rulli può essere osservata dal pannello operatore.

Sistema di Riconoscimento dello Stampaggio A100 - Regolazione Motorizzata dell’Altezza

La regolazione dell’altezza del gruppo alimentatore-raddrizzatore è azionata automaticamente da un sistema motorizzato. Quando l’altezza dello stampo viene inserita nel pannello operatore, la macchina si alza o si abbassa automaticamente in base al valore inserito. Il controllo della posizione è effettuato tramite un righello lineare sul corpo.

Supporto Gruppo raddrizzatore e alimentatore laminato - Opzionale

I rulli dei gruppi di raddrizzatura e alimentazione sono supportati inferiormente e superiormente da rulli di supporto. In questo modo, la flessione dei rulli si riduce al minimo. La riduzione della flessione dei rulli garantisce un’alta qualità di raddrizzatura.

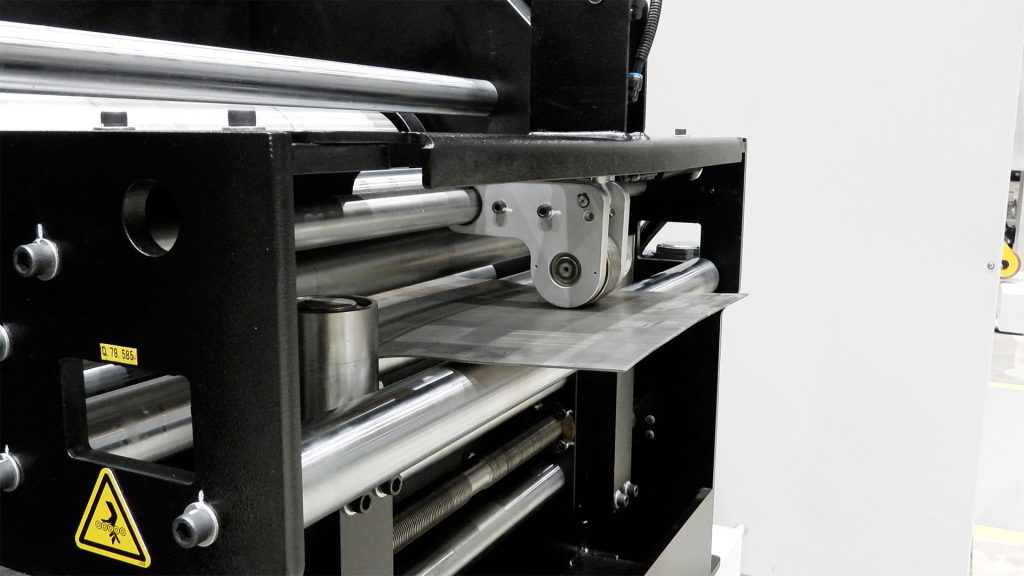

Sistema di controllo SIEMENS - Controllo con encoder esterno

Con l’encoder esterno, la lunghezza del lamierino alimentato viene controllata una seconda volta. La misurazione dei rulli di alimentazione e della ruota dell’encoder viene controllata istantaneamente durante l’operazione di alimentazione. Eventuali slittamenti del lamierino durante l’operazione di alimentazione vengono compensati immediatamente. Tutte le apparecchiature servo della macchina saranno di marca SIEMENS.

Posizionamento del Lamierino nello Stampaggio con Volantino

Negli utensili progressivi, dall’introduzione della lastra nella matrice,la pressa viene utilizzata in modalità a corsa singola e il sistema di alimentazione in modalità manuale fino alla caduta del primo pezzo. L’avanzamento del lamierino alla successiva operazione dopo ogni corsa viene effettuato tramite il volantino con maggiore precisione e rapidità. Ciò consente di ridurre il tempo di avvio della produzione di massa e garantisce un lavoro più sicuro in termini di sicurezza.

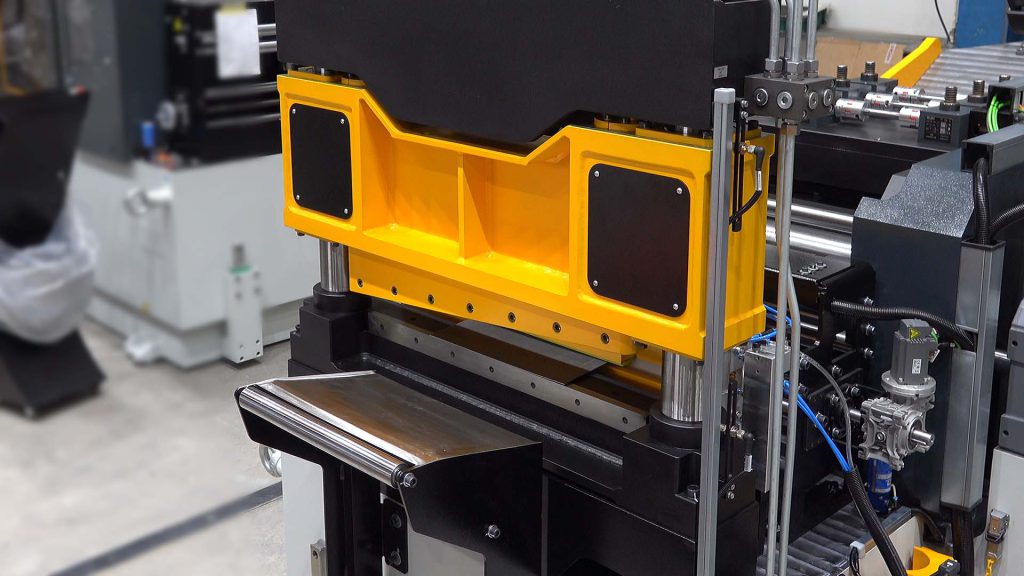

Ghigliottina Idraulica - Opzionale

Capacità di Taglio

6,0mm @600mpa

Regolazione del Gioco delle Lame

No

Cesoia a Ghigliottina; la cesoia di taglio taglia il lamierino tra l’alimentatore e lo stampo in caso di interruzione dell’operazione per qualsiasi motivo.

Guida dell’Alimentatore - Opzionale

Tra i rulli di alimentazione e il piano della pressa, è presente una guida che funge da ponte per spostare il lamierino senza piegature. Questa guida, collegata al corpo dell’alimentatore-raddrizzatore, si muove in sincronia con le variazioni dell’impostazione dell’altezza.

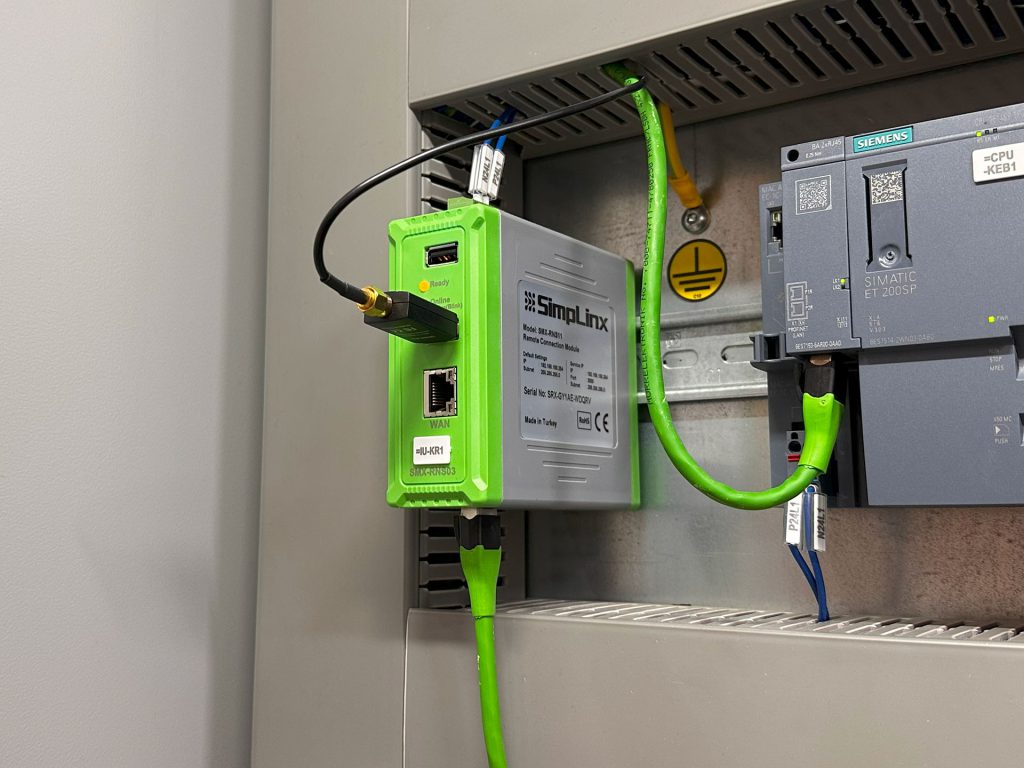

Connessione Remota SimpLinx

Le nostre macchine sono sempre accessibili tramite il modulo di connessione remota SimpLinx. Interventi e diagnosi possono essere effettuati collegandosi alla macchina da remoto. I processi vengono gestiti nel modo più rapido possibile dal nostro team di assistenza tecnica in caso di malfunzionamenti. Facilita la connessione senza essere bloccati da procedure di restrizione di porte o firewall.

Pacchetto di Sicurezza

Controllore di Sicurezza

SIEMENS

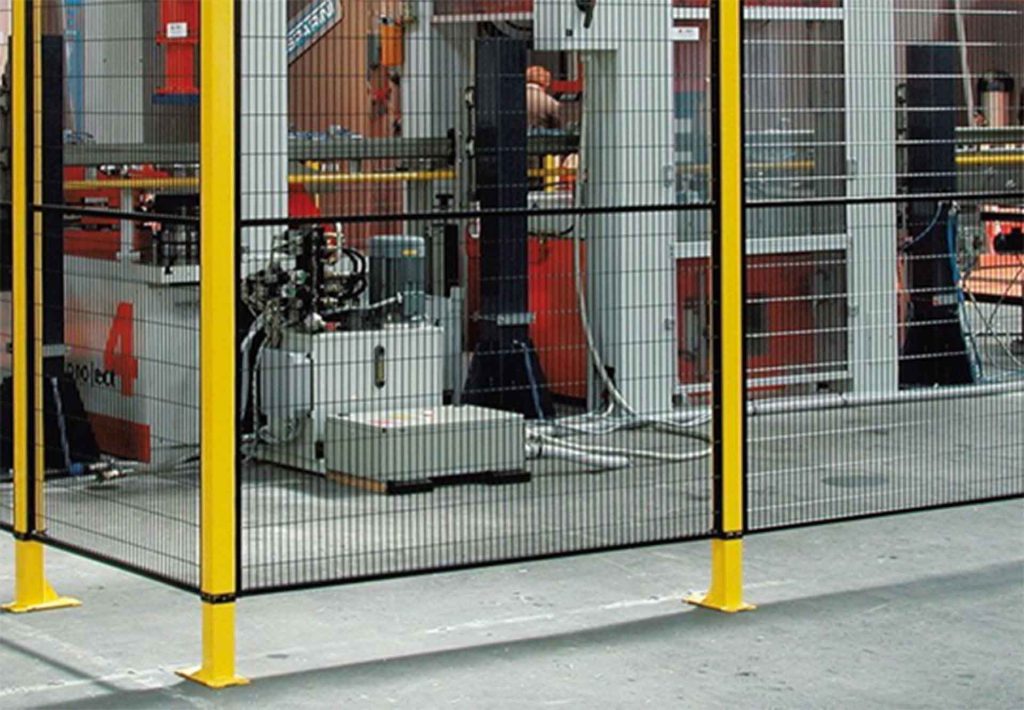

Sistema di Recinzione

SURFENCE

Porta di sicurezza

SURFENCE

Sistema di Blocco

SICK

Barriera Luminosa

SICK

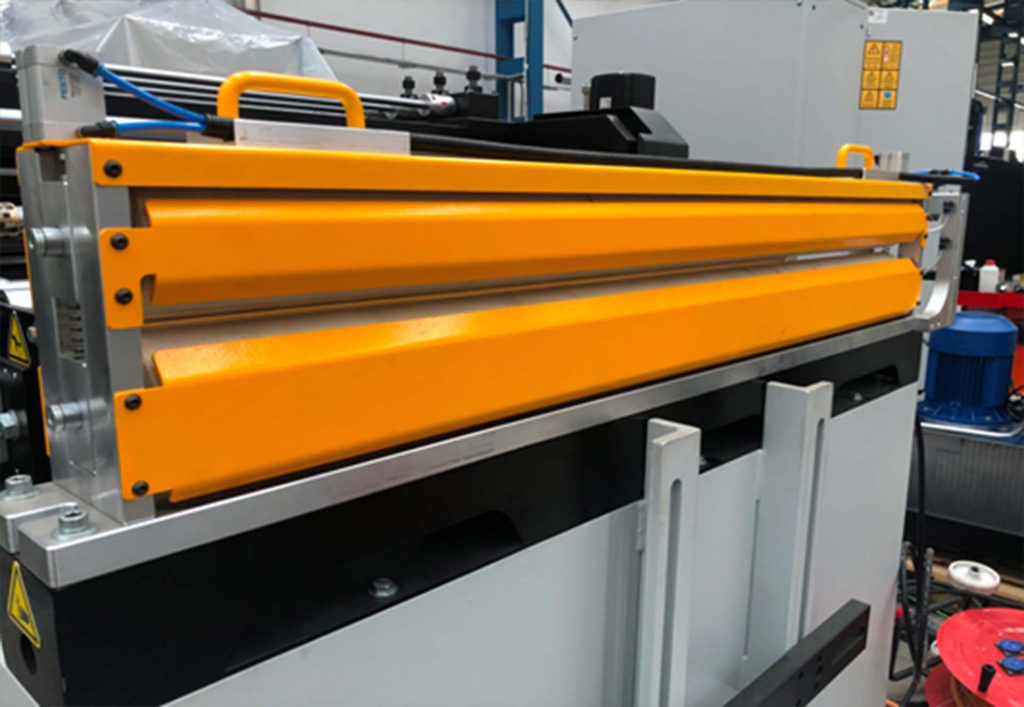

Lubrificatore a Rulli - Opzionale

Tipo di Lubrificazione

Felt

Diametro dei Rulli

110mm

Tipo di Serbatoio

Pressure - 20Lt

Tipo di Controllo

Line HMI

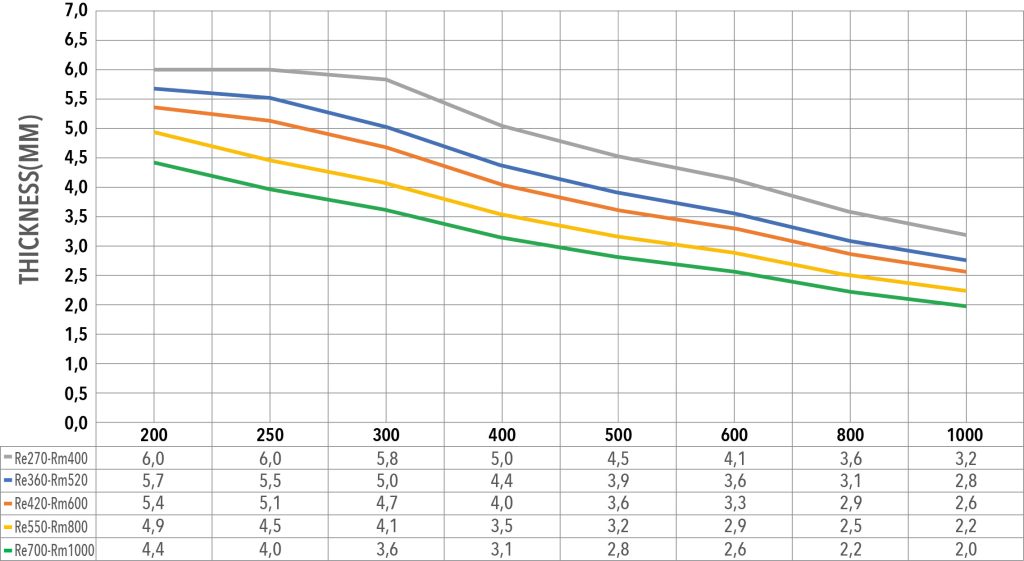

Diagramma di Spessore

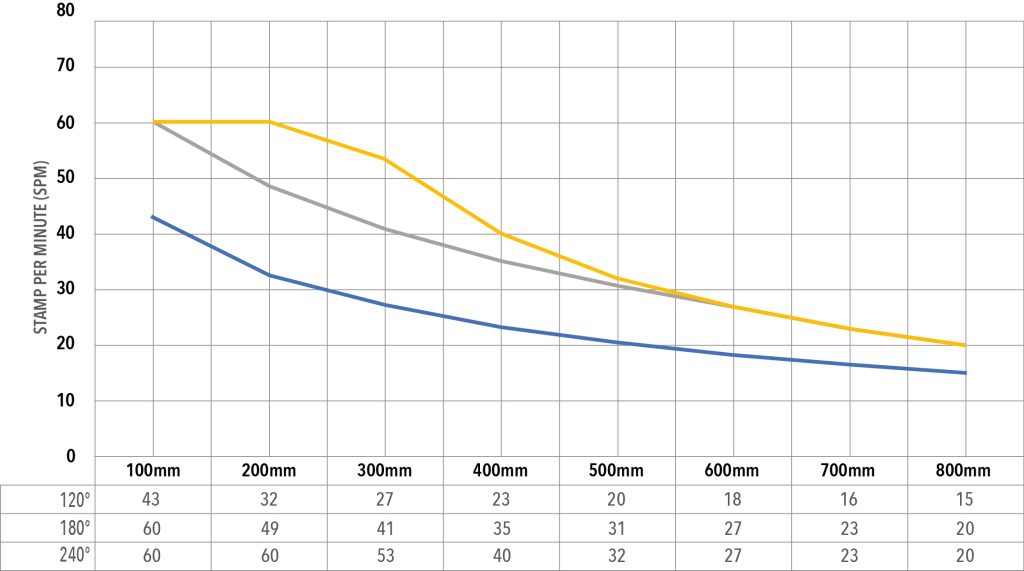

Diagramma di Velocità

Velocità di Alimentazione

50m/min

Velocità di Processo

16m/min

Tempo di Pilotaggio

400ms

Accelerazione

3mt/sec2
