Sistemas Transfer para Prensas
Especificaciones generales
CMT 100

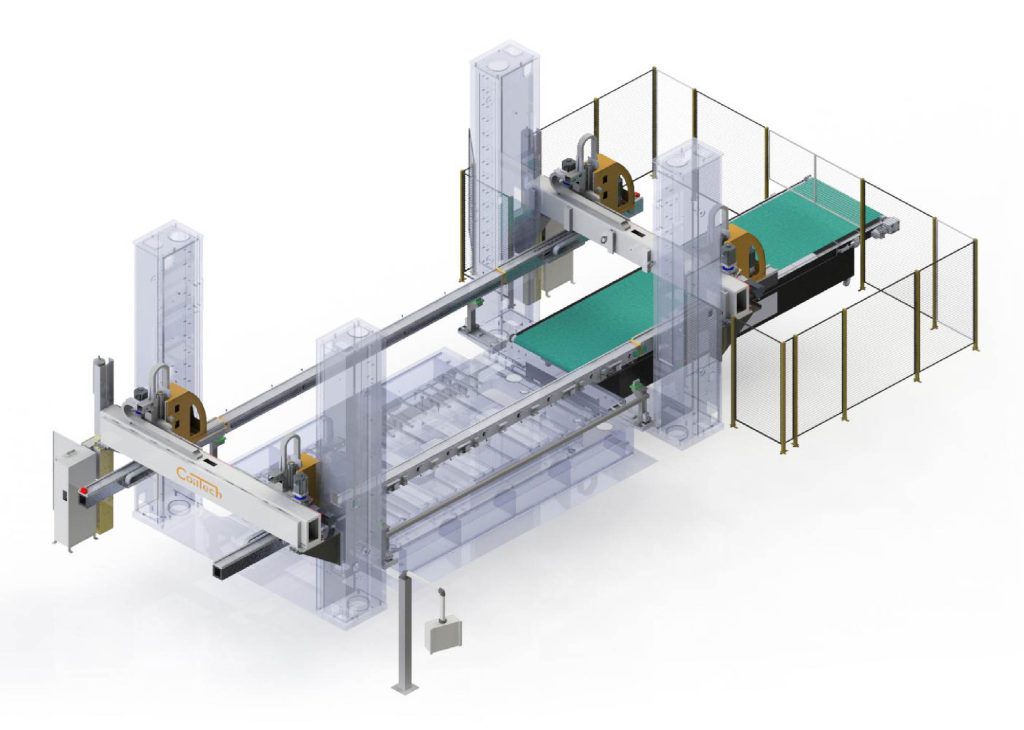

Sistema transfer de 3 ejes
CMD
Desapilador
Robot cartesiano
Robot cartesiano
Cantidad de ejes
2 (Y y Z)
Tipo de alojamiento
Desplazamiento con bolas lineales
Cantidad de robot cartesiano
1
Velocidad máxima de trabajo
16 gpm
Distancia máxima de movimiento del eje Y
1600 mm (distancia entre el punto central de la estación de carga y el punto central de la cinta transportadora)
Servomotor del eje Y
Multivuelta absoluta
SIEMENS/BECKHOFF/ BOSCH REXROTH
Distancia máxima de movimiento del eje Z
600mm
Servomotor del eje Z
Multivuelta absoluta
SIEMENS/BECKHOFF/ BOSCH REXROTH
Tipo de transfer de piezas
Sistema de vacío
BILSING AUTOMATION/ SCHMALZ
Ventosas
6 mm, Ø50 mm de diámetro, ajustable
BILSING AUTOMATION/ SCHMALZ
Tipo de vacío
Venturi, energía ahorrada
SMC/FESTO

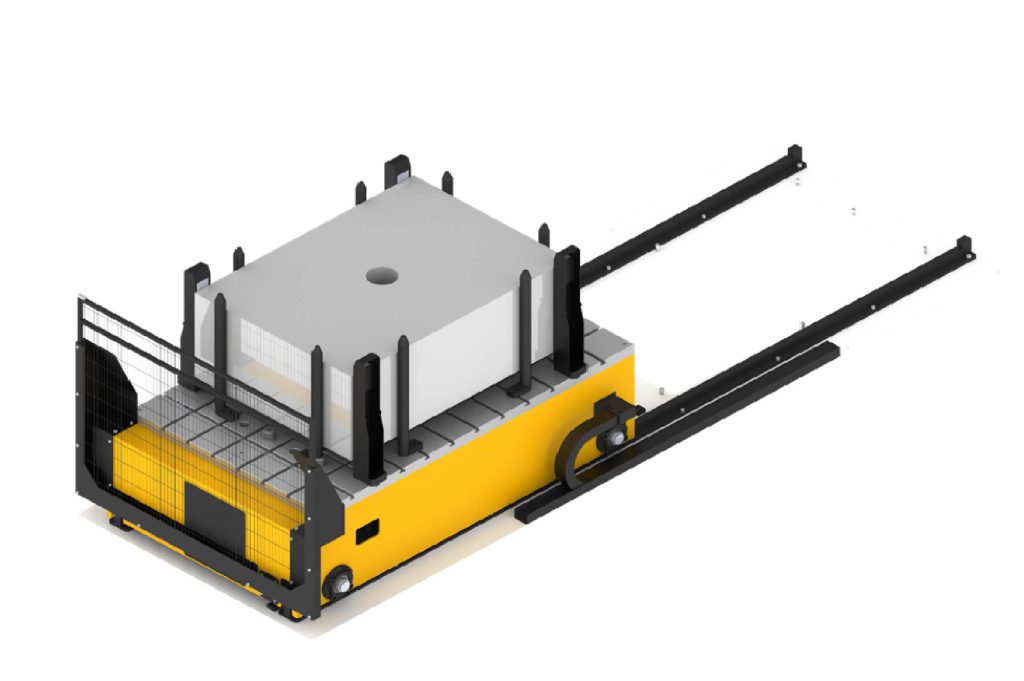

Carros de carga
Carro de carga
2 estaciones, cada una con una capacidad de carga de 2000 kg.
Dimensiones del carro de carga
1200x1200mm
Capacidad máxima de transporte de una placa.
12Kg
Rango de espesor de placa
0,4 ~ 1,6mm
Altura máxima de carga
500 mm (con palet)
Tipo de formato utilizable
El acero puede ser magnetizado y no magnetizado.
Separación de formatos
Cuchillas de aire y separadores magnéticos
Cambio automático de estación
Existe
Movimiento del carro en eje Z
Existir - Para cada carro separado
Konveyör
Tipo de banda de la cinta transportadora
Banda Trigger
Cantidad de banda
2
Ajuste del ancho de banda
Manual
SIEMENS/BECKHOFF/ BOSCH REXROTH
Movimiento del eje X
Servomotor programable
SIEMENS/BECKHOFF/ BOSCH REXROTH
Sistema de control de doble espesor
Existe
Centrado del formato
Sí, solo desde los laterales y neumáticos
FESTO/SMC
Ajuste de altura de la cinta transportadora
No existe
Movimiento deslizante de la cinta transportadora
No existe
Elevación de piezas pequeñas
No existe
Sistema de lubrificación
No existe
Ancho del formato (W)
400 ~ 1200mm
Longitud del formato (H)
400 ~ 1200mm
Sistema transfer
Especificaciones generales
Cantidad por unidad
1 juego (2 barras)
Cantidad de ejes
3
Velocidad máxima de trabajo
16 gpm
Cantidad de servomotores
8
Dimensiones de la barra del transfer
100x100mm
Sistema de blocaje
Blocaje automático
Capacidad máxima de elevación
80 kg, juegos de pinzas y placa incluida.
Pinza
No existe
Aire acondicionado
No existe
Barra de repuesto
No existe
INA
Sistema de lubrificación
Todos los ejes tienen lubrificación automática
INA
Parking barras del transfer
No existe
Cinta transportadora de salida de piezas
No existe
Caja de mando pinzas
Eje X
Servomotor
2 piezas, multivuelta absoluta
SIEMENS/BECKHOFF/ BOSCH REXROTH
Caja de cambios
Cremallera y piñón helicoidal endurecidos
ALPHA WITTENSTEIN
Carriles lineales y carros
THK/INA
Eje Y
Servomotor
2 piezas, multivuelta absoluta
SIEMENS/BECKHOFF/ BOSCH REXROTH
Caja de cambios + Trigger
Activar la transmisión desde un centro
ALPHA WITTENSTEIN
Carriles lineales y carros
THK/INA
Eje Z
Servomotor
4 piezas, multivuelta absoluta
SIEMENS/BECKHOFF/ BOSCH REXROTH
Caja de cambios
Cremallera y piñón helicoidal endurecidos
ALPHA WITTENSTEIN
Carriles lineales y carros
THK/INA
Detalles de las barras del transfer
Sistema de blocaje
Blocaje automático
Tipo de conexión de las pinzas
Conexión manual a ranuras en T en perfil sigma
Tipo de conexión de aire
Conexión manual con acoplamientos rápidos en barras fijas
Limitación dinámica del par
Gracias al control dinámico de par, el sistema de transferencia se detiene bruscamente al alcanzar el valor de par límite predeterminado. Esto previene accidentes y daños en el lugar de trabajo.
Conexión remota SimpLinx
Nuestras máquinas están siempre accesibles mediante el módulo de conexión remota SimpLinx. La intervención y el diagnóstico se pueden realizar conectándose a su máquina de forma remota. Nuestro equipo de servicio técnico puede gestionar las posibles averías de la forma más rápida posible. Ayuda a conectarse sin problemas, sin verse afectado por las restricciones de su puerto o cortafuegos.
Paquete de seguridad
Controlador de seguridad
SIEMENS
Sistema de vallado
TROAX
Puerta de seguridad
TROAX
Sistema de cierre
EUCHNER
Barreras de luz
SICK
