Compact Type Feeding Line
Systémy Podávání k Lisu
Kapacita Kompaktnej Linky na Šírku Listu
80~400mm
Kompaktná Linka Kapacita Hrúbky Plechu
0,4~3,2mm
Odvíjačka
Vozidlo na Nakladanie Kapacita
4000Kg
Typ Bubna
Hydraulická Expanzia
Hydraulická Jednotka
Áno
BOSCH REXROTH / HYDAC
Počet Bubnov
Jednoduchý
Rameno na Pridržiavanie Cievky
Pneumatické
SMC
Spodné Podperné Rameno Cievky
Nie
Vnútorný / Vonkajší Priemer Cievky
480~520 / 1600
Napájanie Motora na Striedavý Prúd
AC motorized
WATTDRIVE
Typ Prevodovky
Kónický typ, šikmá prevodovka, nízka vôľa
WATTDRIVE / LENZE
Typ Pohonu
Reťazové Koleso
SKF
Regulácia Rýchlosti
Áno
SIEMENS / LENZE
Brzdový systém
Nie
Riadenie Slučky
Laserový Senzor Riadený Vzdialenosťou
SICK
Vozidlo na Nakladanie Cievok
NEUPLATŇUJE SA
Centrovanie Cievky
Ručné Bočné Vedenie
Podávač na Vyrovnávanie
Ohýbacie Rameno
Pneumaticky poháňaná spodná lopata
SMC
Skupina Otváracích Valcov
Krokodíl otvárateľný pneumaticky poháňaný
SMC
Typ Pohonu Vyrovnávača
Pohon Prevodovkou
Nastavenie Vyrovnávača
Ručne pomocou ručného kolesa
SIKO
Prevodovka na nastavenie rovnacích valcov
3 páry
Sekvencia Vyrovnávacích Roliek
4 spodné / 3 horné
Externý Enkóder
Áno
Počet Narovnávacích Valcov
7
Priemer podávacích valcov
63mm
Počet Podávacích Roliek
2
Priemer podávacích valcov
77mm
Nastavenie Tlaku Podávacích Valcov
Pneumatické
SMC
Výkon Servomotora
8Nm
SIEMENS
Typ Prevodovky
Špirálová kužeľová prevodovka, bez kľúča, zmršťovací kotúč
ALPHA WITTENSTEIN
Pilotný systém uvoľnenia
Pneumatické
SMC
Systém Nastavenia Výšky Podávača
Motorizované nastavenie polohy, ±100 mm
Umiestnenie Vo Vnútri Matrice
Ručné koleso
EUCHNER
Systém Otvárania Krokodíla
Podávacia skupina rovnacieho zariadenia sa otvára zo strany prívodu. Pomocou pomáha ľahko zaviesť list do narovnávača. Táto funkcia znižuje časovú stratu počas novej cievky nakladania. Otváranie skupiny poháňanej hydraulickými valcami.
Ručne Nastaviteľné Bočné Vodiace Lišty
Vodidlá na vstupnej a výstupnej strane narovnávača a podávacej skupiny sa nastavujú ručne. Tieto vodidlá sa pohybujú do strán od stredu a smerujú k referenčnému bodu. Mimochodom, list je poháňaný do lisu zo stredu linky.
Motorizované Nastavenie Výšky
Nastavenie výšky podávacej skupiny je automaticky poháňané motorizovaným systémom. Motorizovaný systém pomáha tomuto nastaveniu a vykonáva sa meraním na paneli obsluhy. Keď sa nastaví výška na paneli obsluhy, stroj sa zdvihne alebo klesne automaticky podľa zadanej hodnoty.

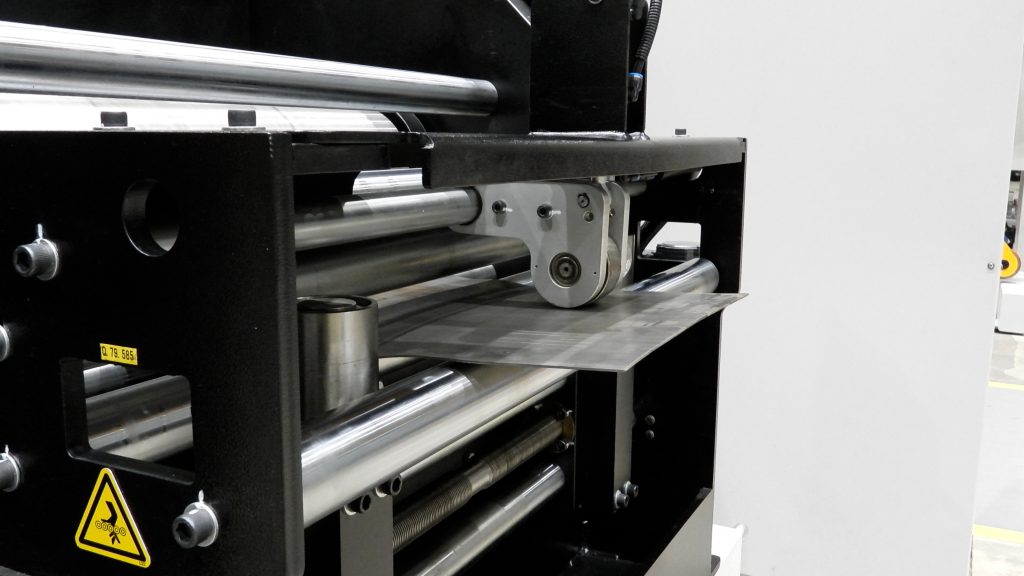

Riadiaci Systém SIEMENS - Externé Riadenie Enkodera
Pomocou externého enkodera sa kontroluje dĺžka podávaného listu v rôznych časoch. Meranie podávacích valcov a kolesa enkodera je kontrolované okamžite počas operácie podávania. Možný sklz listu počas podávania je okamžite tolerovaný. Všetky servoprístroje na stroji sú od spoločnosti SIEMENS.
Hydraulická Gilotína - Voliteľne
Kapacita Rezania
4,0mm @400mpa
Nastavenie Medzery Čepele
Nie
Gilotínové nožnice, strihanie plechu medzi v prípade zastavenia prevádzky z akéhokoľvek dôvodu
Prívodná Vodiaca Dráha - Voliteľná
Medzi podávacími valcami a lisovacou skrutkou sa nachádza vodiaca dráha, ktorá slúži ako mostík na presun hárkov. Táto vodiaca dráha je pripojená k podávaču rovnacieho zariadenia a pôsobí rovnakým spôsobom ako zmeny nastavenia výšky.
Vzdialené Pripojenie SimpLinx
Naše stroje sú vždy prístupné pomocou vzdialeného pripojenia SimpLinx. Zásah a diagnostiku je možné vykonať pomocou vzdialeného pripojenia k vášmu stroju. Procesy je možné vykonať najrýchlejším možným spôsobom naším technickým servisným tímom v prípade akéhokoľvek poruchy. Pomáha sa pripojiť bez toho, aby ste sa zasekli kvôli vášmu portu alebo obmedzeniam brány firewall.
Bezpečnostný Balík
Bezpečnostný Ovládač
Safety relay
Systém Oplotenia
SURFENCE
Bezpečnostné Dvere
Only at the back side of line
Uzamykací Systém
Safety Switch
Svetelná Bariéra
Yes, only front of line
Mazací Valec - Voliteľná
Typ Maziva
Felt
Priemer Roliek
60mm
Typ Nádrže
Pressure - 20Lt
Typ Ovládania
Line HMI

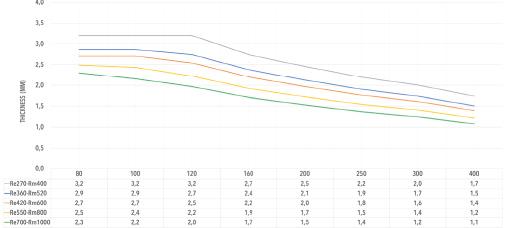

Diagram Hrúbky

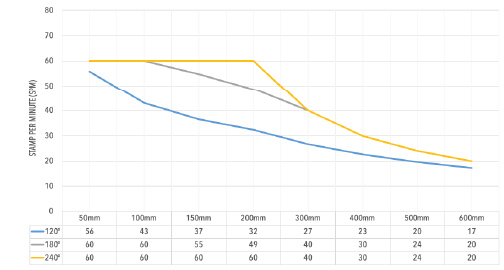

Diagram Rýchlosti
Rýchlosť Podávania
45m/min
Rýchlosť Podávania
3m/s2
Rýchlosť Procesu
12m/min
Čas Pilotáže
400ms
